土工膜破损原因分析与修补及日常防护方案
时间：2026-07-08 10:50 点击次数：
土工膜破损原因分析与修补及日常防护方案

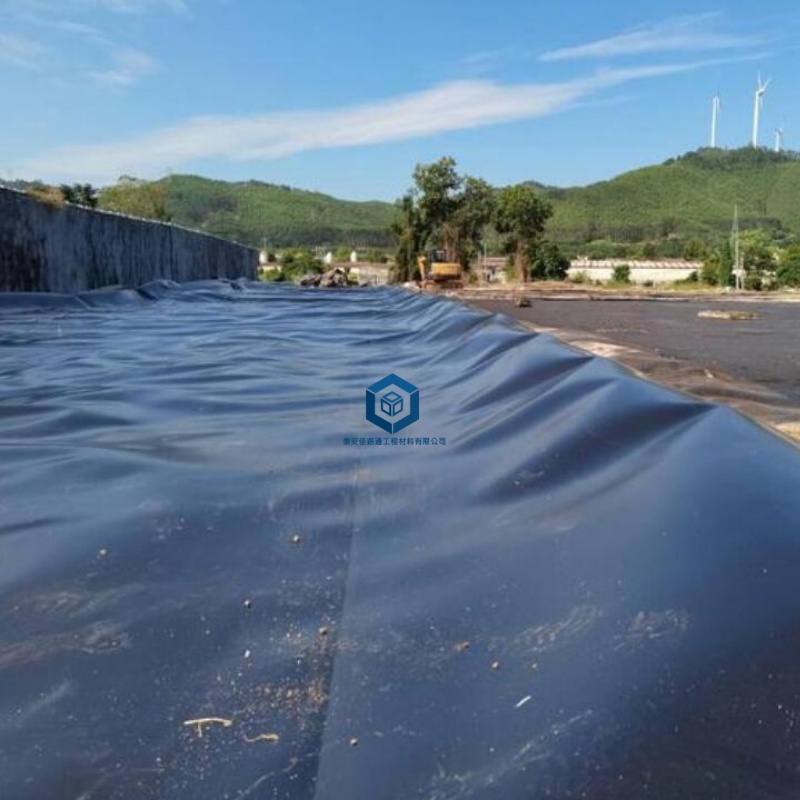

土工膜凭借良好的防渗、隔离、耐腐蚀性，广泛应用于垃圾填埋场、污水处理池、人工湖、水利堤坝、养殖池塘、尾矿库等防渗工程中。材料在运输、施工以及后期使用阶段，受外力穿刺、环境老化、地基沉降、施工操作不当等多种因素影响，容易出现孔洞、撕裂、接缝脱开等破损问题，一旦防渗结构出现缝隙，整体防渗效果会大打折扣，因此做好前期预防管控与破损后规范修补工作，是保障防渗工程长期稳定运行的关键环节。
一、土工膜破损常见诱因梳理
从工程全流程来看，破损问题大多可以追溯到前期管控疏漏。在物料转运环节，土工膜卷材堆放时若底部未铺垫柔性垫层，与尖锐石块、钢筋、建筑垃圾直接接触，或是吊装搬运绳索捆绑力度过大，会造成膜体表层划伤与局部压损。现场铺设施工阶段，基底土层未进行平整碾压处理，残留碎石、树根、硬物棱角极易穿刺膜材；后续回填覆土时，土方内掺杂大块硬物，摊铺机械作业过程中碾压拖拽，也是大面积撕裂破损的主要原因。
长期户外使用环境下，紫外线长期直射会逐步降低土工膜韧性与拉伸性能，低温冻融循环、酸碱污水长期侵蚀，会让膜体材质脆化开裂。另外，工程后期地基不均匀沉降、构筑物边角应力拉扯、野生动物啃咬穿刺，都会产生点状、线状破损，若不能及时排查处理，细小漏洞会逐步扩大，引发渗漏隐患。
二、施工全流程破损预防措施
（一）运输存储阶段防护
土工膜成品卷材存放场地需清理干净杂物，地面铺设无纺布或细沙土垫层，卷材分类整齐堆叠，高度不宜过高，避免下层卷材受压变形；露天存放需加盖防晒防雨篷布，减少日晒雨淋加速材料老化。装车与卸车使用软质吊带吊装，禁止钢丝绳直接捆扎膜卷，搬运过程避免拖拽摩擦，裁剪下料时在平整平台操作，减少边角磕碰磨损。
（二）基底与铺设施工管控
防渗基底严格按照设计要求整平压实，清除坡面与基底所有尖锐硬物，凹凸落差较大区域用细土找平夯实；对于岩石基底，可增设一层土工布作为缓冲保护层，阻隔硬质基底直接接触土工膜。膜材铺设预留合理伸缩余量，规避温度变化热胀冷缩产生的张拉应力；膜片之间焊接施工时，提前清理搭接面油污、泥沙、水渍，保证焊接接缝密实牢固，安排专人逐段检查焊缝，杜绝虚焊、漏焊造成后期接缝开裂。
（三）回填与后期运维防护
土工膜铺设验收完成后尽快铺设上层土工布保护层，再分层回填土方，回填土粒径做好管控，剔除大块碎石与建筑垃圾，回填作业由低处向高处缓慢推进，工程机械不得直接在土工膜表层行驶作业。工程投入使用后，定期安排人员分段巡检，重点查看边坡拐角、锚固沟、管道穿膜部位等易损区域，夏季强光时段可根据工况增设遮光防护层，延缓材料老化速度；养殖、污水类工程避免强腐蚀性物料直接冲刷膜面，减少化学介质长期附着腐蚀。
三、土工膜标准化修补施工方法
发现破损点位后，先标记破损范围，根据破损大小选择适配修补工艺，修补前清理破损周边三十厘米范围内膜面灰尘、水渍、污渍，保证粘接焊接面洁净干燥。针对直径五厘米以内小型孔洞，选用同材质补丁片，补丁尺寸超出破损边缘十厘米以上，采用专用热熔焊枪热风焊接，四周均匀封边压实；线状撕裂缝隙，先将开裂膜体对齐贴合，采用搭接焊接方式处理，外侧再加贴一层补强补丁，提升结构稳定性。
若是焊缝脱开、大面积撕裂等较严重破损，需裁剪受损整段膜材，重新搭接铺设新膜并完整焊接，所有修补点位完成后逐一进行气密性检测，确认无漏气渗漏即为修补合格。修补作业尽量选择气温适宜无大风降雨天气施工，避免环境因素影响粘接与焊接效果，修补完成后做好记录归档，便于后续复查维护。
四、长效运维管理建议
建立常态化巡检制度，汛期、极端天气过后加大排查频次，及时处理微小破损，避免小问题扩大增加维修成本。按照工程使用年限，制定阶段性防渗层检测计划，结合现场实际环境条件，按需做防腐、抗老化防护处理。施工与运维人员做好岗前操作培训，规范施工动作与作业流程，从人为操作层面降低土工膜人为损坏概率，通过事前防范、事中管控、事后及时修缮，全方位延长土工膜防渗系统使用寿命，保障各类防渗工程长期安全稳定运行。
