1.5mm土工膜在化工厂污水处理厂的应用优势与实施
时间：2025-04-02 10:23 点击次数：
1.5mm土工膜在化工厂污水处理厂的应用优势与实施方案
一、材料特性与适应性
1.5mm HDPE土工膜专为复杂化学环境设计，其特性与化工厂需求高度匹配：
化学稳定性：
耐受酸、碱、盐及80多种化学介质腐蚀，包括强酸（如硫酸）、强碱（如氢氧化钠）及有机溶剂，确保长期接触污水不降解。
机械强度：
拉伸断裂强度≥30 N/mm²，断裂伸长率≥600%，可适应池体不均匀沉降或外力冲击。
耐候性：
含2-3%炭黑，增强抗紫外线能力，氧化诱导时间≥60分钟，低温冲击脆化性能优异，适合户外暴露环境。
二、防渗性能保障
1.5mm土工膜厚度提供双重防渗保障：
渗透系数：≤1.0×10⁻¹³ g·cm/(cm·s·Pa)，远超普通防水材料，可阻隔微小分子渗透。
尺寸稳定性：±2.0%，适应-70℃至110℃温度变化，避免热胀冷缩导致开裂。

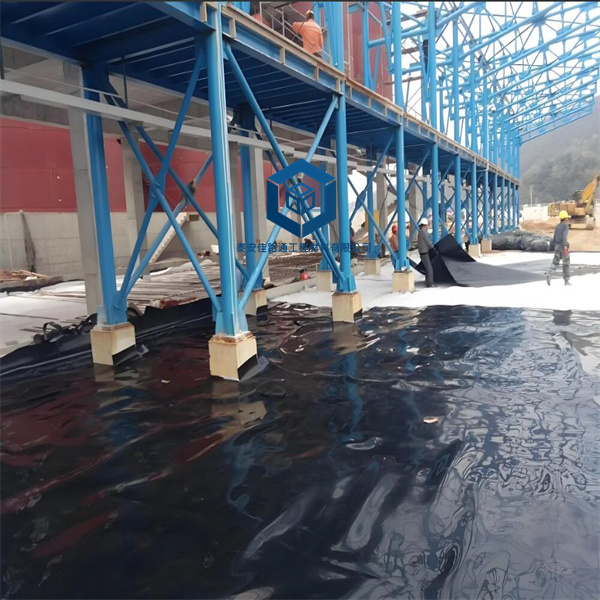

三、施工关键要点
1. 基面处理
清理池底尖锐物（如石子、钢筋头），确保25mm深度内无潜在损伤源。
拐角处做圆角处理，避免膜材铺设时划伤。
2. 焊接工艺
参数控制：
热熔焊接温度建议200-230℃，压力0.2-0.4MPa，速度1.5-2.5m/min。
焊缝搭接宽度≥15cm，强度需达母材80%以上。
质量检测：
焊接后需进行剥离和剪切试验，确保无虚焊、漏焊。
3. 锚固与保护
边界固定：
采用膨胀螺栓或砖墙压边，每隔1米设置固定点。
保护层覆盖：
焊接完成后覆盖30cm厚砂土或土工布，避免紫外线直接照射。

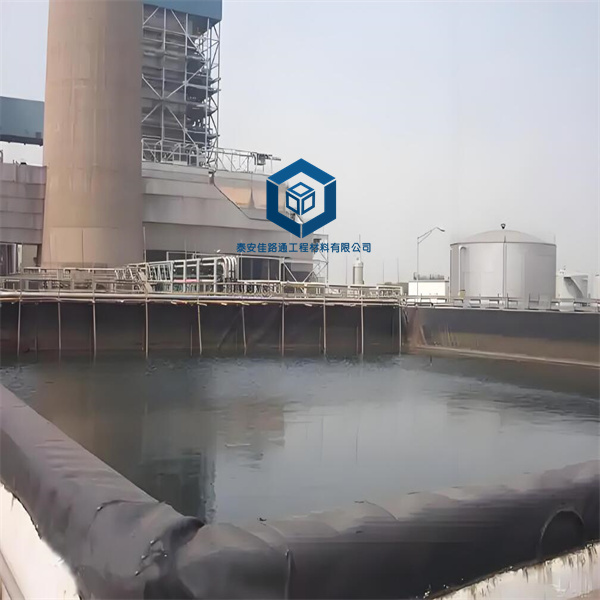

四、化工厂应用实效
实际案例：山东某化工厂调节池（2000m³）
原问题：混凝土池体因化学腐蚀出现裂缝，年渗漏量达5%。
解决方案：采用1.5mm糙面HDPE土工膜全覆盖。
效果：
渗漏量降至0.3%以下，年节约用水成本约28万元；
池体寿命延长至50年，维护费用降低70%。
五、长期监测与维护
定期巡检：
每季度检查焊缝完整性，重点关注拐角、锚固点。
泄漏检测：
采用真空法或气压法检测，压力下降≤20%为合格。
应急处理：
发现破损后，使用同材质补丁焊接修复，补丁超出破损区域5cm。
1.5mm 土工膜在化工厂污水处理厂中，凭借其化学稳定性、高机械强度和优异防渗性能，可显著提升池体寿命，降低维护成本。合理施工与长期监测是确保其持续发挥作用的关键。
