尾矿库选用防渗膜做防渗的原因
时间：2026-01-08 11:27 点击次数：
尾矿库选用防渗膜做防渗的原因

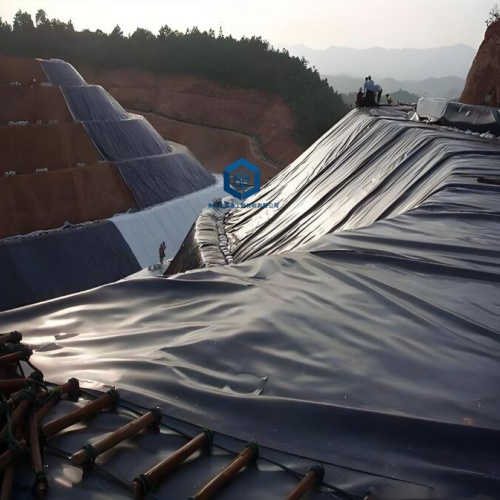

尾矿库选用防渗膜做防渗，核心原因是防渗效果稳定可靠、适配尾矿库复杂工况、综合成本可控，且能满足环保与安全的强制要求，是目前尾矿库防渗工程的主流技术方案。
一、核心功能：解决尾矿库的两大核心痛点 1. 截断渗流通道，防止污染地下水与土壤尾矿库堆存的尾矿渣中，常含有重金属离子（如铅、镉、砷）、选矿药剂（如氰化物、黄药）等有毒有害物质，若没有防渗层，这些物质会随雨水渗透到地下，污染地下水和周边土壤，引发不可逆的生态破坏。防渗膜（尤其是 HDPE 土工膜）的渗透系数极低（可达 10-¹² cm/s 量级），相当于 “液体无法穿透的屏障”，能从根本上阻断渗流路径，避免污染扩散。 2. 降低坝体渗透压力，提升尾矿库运行安全。尾矿库属于高风险构筑物，若库内水体大量渗入坝体，会抬高坝体浸润线，降低坝体土体的抗剪强度，极易引发坝体滑坡、垮塌等重大安全事故。防渗膜铺设在库底和坝坡内侧，可大幅减少渗水量，降低坝体渗透压力、控制浸润线高度，保障尾矿库长期稳定运行。
二、 适配尾矿库工况的关键优势 1. 抗化学腐蚀能力强，耐受尾矿渗滤液侵蚀尾矿渗滤液具有强酸性、强碱性或盐碱性，普通混凝土、粘土等防渗材料易被腐蚀、老化，导致防渗失效。主流的HDPE土工膜化学稳定性优异，耐酸碱、耐盐蚀、耐有机溶剂侵蚀，能在尾矿渗滤液的恶劣环境下长期服役（设计寿命可达50年以上）。 2. 适应地基变形，不易开裂破损尾矿库库区多为山谷地形，地基存在不均匀沉降；同时尾矿堆存过程中，坝体和库底会持续发生沉降变形。防渗膜属于柔性材料，断裂伸长率高（HDPE膜可达400%以上），能随地基和坝体的变形而拉伸，不易产生裂缝，避免刚性防渗材料（如混凝土）因变形而开裂的问题。 3. 施工便捷，适配大面积快速铺设尾矿库防渗面积通常达数万平方米甚至上百万平方米，防渗膜可工厂化生产成大卷规格（宽度可达8~10m），现场采用热熔焊接工艺，焊接缝强度可达到母材强度的90%以上，施工效率高，能快速完成大面积防渗层铺设，缩短工期。
满足政策与标准的强制要求
当前环保与安全法规对尾矿库防渗提出明确硬性指标，例如《尾矿库环境风险评估技术导则》《有色金属行业绿色矿山建设规范》等，均要求尾矿库需设置可靠的防渗系统，防止污染地下水。
防渗膜的防渗性能可量化检测（如渗透系数、焊接强度检测），能提供明确的验收指标，满足监管部门的合规审查要求。
三、 综合效益：长期运维成本更低
虽然防渗膜的初期采购成本高于粘土，但后期维护成本极低：无需频繁修补，且破损点易检测、易修复（通过电火花检测仪可快速定位破损点，热焊修复即可）。
相比之下，粘土防渗层若出现裂缝，修复难度大、成本高；混凝土防渗层开裂后，渗漏风险会持续上升。
四、尾矿库防渗膜选型与施工验收要点清单：
防渗膜选型核心要求（按尾矿类型匹配）选型原则优先选用HDPE土工膜（高密度聚乙烯土工膜），其耐酸碱、抗腐蚀、抗老化、渗透系数低（≤1.0×10⁻¹⁴cm/s），是尾矿库防渗的首选材料；特殊高腐蚀尾矿可选用LDPE土工膜或PVC土工膜（需做耐腐专项检测）。
焊接标准（防渗质量核心，按膜材类型选择工艺）焊接工艺，适用膜材操作参数 质量标准，双轨热熔焊接 厚度≥0.8mmHDPE膜焊接温度：180~220℃焊接速度：1.0~1.5m/min热风压力：0.3~0.5MPa 焊缝抗拉强度≥母材强度的90%焊缝无虚焊、漏焊、烫伤；单轨热熔焊接厚度≤0.8mm的HDPE膜 / LLDPE 膜，焊接温度：160~200℃焊接速度：1.5~2.0m/min 焊缝平整，无明显熔瘤，拉伸断裂时断于母材而非焊缝，热风焊接PVC 土工膜热风温度：250~300℃焊接速度：0.8~1.2m/min 焊缝搭接牢固，剥离强度≥3N/mm 4. 保护层铺设（防止膜材被刺破、老化） • 上保护层（膜材上方）：铺设30~50cm厚的非粘性土或土工布，避免尾矿渣直接摩擦膜材；坝坡部位可铺设格栅 + 碎石护面，防止雨水冲刷。 • 下保护层（膜材下方）：铺设 5~10cm 厚的中粗砂或无纺布，隔离基底尖锐物。
五、验收核心标准（分阶段验收，把控全流程质量） 1. 材料进场验收 • 查验膜材生产厂家资质、出厂检测报告（渗透系数、拉伸强度、断裂伸长率、耐环境应力开裂等指标）。 • 抽样送检：每批次随机抽取3卷，截取 1m×1m
样品送第三方检测机构，检测指标需符合GB/T 17643-2011《土工合成材料聚乙烯土工膜》 标准。 • 外观验收：膜材表面无孔洞、划痕、气泡，厚度偏差≤±5%。 2. 施工过程验收 验收阶段 验收项目 验收方法 合格标准 基底验收 平整度、压实度、杂物清理 水准仪测平整度；环刀法测压实度 平整度偏差≤5cm/2m；压实度≥设计值 铺设验收 搭接宽度、松弛度、铺设方向 卷尺测量搭接宽度；目测松弛度 搭接宽度符合设计要求；膜材无张拉、悬空 焊接验收 焊缝强度、完整性 ① 拉力试验：随机取样做拉伸试验② 真空检测：焊缝上覆盖真空罩，抽真空至负压 20kPa，保持30s无漏气③ 电火花检测：电压 3000~5000V，匀速扫描焊缝及膜面，无击穿现象 拉力试验达标；真空检测无漏气；电火花检测无击穿 3. 竣工验收 • 全库区膜面电火花检测：覆盖率 100%，确保无破损点；发现破损点需标记并热焊修复，修复后重新检测。 • 提交完整验收资料：材料合格证、检测报告、施工记录、焊接检测记录、隐蔽工程验收记录等。 • 试运行检测：充水至设计水位的 1/3，稳定观测 7 天，监测渗滤液收集量，渗水量需≤设计允许值（一般≤0.1m³/(m²・d)）。
六、 运维注意事项
1. 尾矿堆存需分层碾压，避免局部荷载过大导致膜材破损。
2. 定期检查渗滤液收集系统，确保防渗膜破损时能及时发现渗漏点。
3. 膜材外露部分需覆盖保护层，防止紫外线照射加速老化。
更多关于尾矿库防渗膜做防渗的原因请持续关注我公司网站，欢迎有需要防渗膜的尾矿用户前来我公司实地验厂。
