一布一膜复合膜的焊接
时间：2022-07-09 14:04 点击次数：

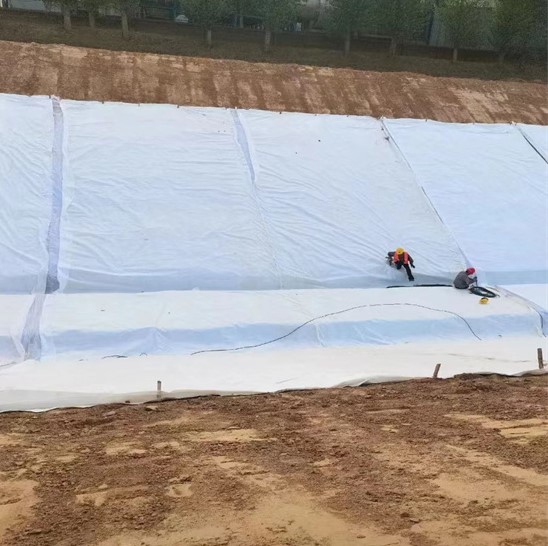

一布一膜复合膜的焊接
1、施工的技术人员需要配备的主要劳动力：机械工1人（负责吊送复合土工膜）、放线工1人、电工1人、辅助普工5-6人；
2、焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽度，搭接宽度一般为6～200px且平整，无折皱；
3、焊接要使用双轨焊接机，采用热焊接方法使PE膜相连的表面加热处理使之表面熔化，然后通过压力使之熔合成一体；
4、焊道搭接宽度：80~100mm；平面和垂直面的自然褶皱分别为：5%~8%；预留伸缩量：3%~5%；边角料剩余量：2%~5%；
5、热熔焊接工作温度280~300℃；行进速度2~3m/min；焊接形式为双轨焊接。3）破损部位修复方法，裁剪规格相同的材料，热熔粘补或采用专用土工膜胶密封；
6、焊道处无纺布的连接，膜两侧复合的土工布采用手提式缝纫机缝合；
7、水下管口的密封止水，采用GB橡胶止水条密封，金属包扎并防腐处理。
一布一膜复合膜焊接完后要进行质量检测，方法如下:
1、检测方法应采用充气法及室内试验，也可采用火花试验或超声波探测法；
2、检测设备采用压式检测仪及真空检测仪；
3、焊缝质量要求：
1）对双缝充气长度为30-60mm双焊缝间充气压力达到0.15-0.2Mpa，保持1-5min，压力无明显下降为合格；
2）对单焊缝和T形结点及修补点应采取1250px×1250px方格进行真空检测，真空压力大于或等于0.005Mpa，保持30s，肥皂液不起泡为合格。
以上就是一布一膜复合膜的焊接说明，更多关于焊接的相关问题欢迎来电咨询。
